派克Chomerics PREMIER™PBT-225是一种单粒聚对苯二甲酸丁二酯（PBT）导电的塑料卓越的可靠性，使金属制成塑料外壳要求苛刻的电子产品可以进行转换应用程序。 PBT-225经过特殊配方，可提供出色的耐水解，从而改善长期暴露于典型的高温和高温下的老化性能汽车应用中发现的潮湿条件。 PBT-225的单颗粒组合物提供了较传统的两粒混合更可靠的解决方案（也称为“盐和胡椒粉混合
全国服务热线：13616288461
在线咨询一、客户价值主张
派克Chomerics PREMIER™PBT-225是一种单粒聚对苯二甲酸丁二酯（PBT）导电的塑料卓越的可靠性，使金属制成塑料外壳要求苛刻的电子产品可以进行转换应用程序。
PBT-225经过特殊配方，可提供出色的耐水解，从而改善长期暴露于典型的高温和高温下的老化性能汽车应用中发现的潮湿条件。
PBT-225的单颗粒组合物提供了较传统的两粒混合更可靠的解决方案（也称为“盐和胡椒粉混合物”）导电树脂体系。 易于处理的PBT-225填料均匀分散，因此紧密受控的电气和机械性能遍及复杂的几何形状。
改善的耐水解性，电气的特性和可制造性使其成为塑料外壳的绝佳选择。
二、产品特点
• 单一颗粒成分消除了不一致与多颗粒相关的混合比例问题混合
• 不锈钢长纤维增强屏蔽效力
• 玻璃纤维增强增强了机械性能强度
• 复杂几何形状的均匀屏蔽
• 无需称量或混合材料
• 耐水解PBT
• 改善的颗粒完整性可优化材料输送
• 可持续的产品和过程
• 稳定的配料混合比例消除有害的团聚
三、典型应用
• 汽车电子外壳
• 连接器主体
• 马达外壳
• 传感器外壳
• 信息娱乐外壳
• 军事手持设备
• 工业计量装置
• 面板
• 基站
• 军用房屋
• 生命科学外壳
• 电信设备
• IT机架和服务器组件
• 重型连接器
• 可再生能源外壳和连接器
PREMIER™PBT-225性能
PBT-225配制为在暴露时具有抗水解性受热和受潮，可以延长产品的使用寿命零件或装配体。
图1中展示的实验室测试突出了2400小时后保持拉伸强度的改善暴露于85°C和85％R.H.

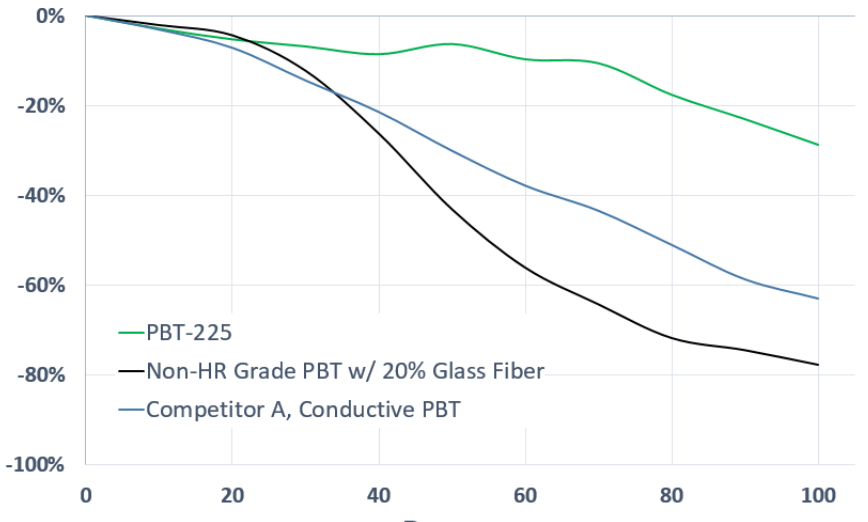

图1-典型的耐水解性
值 | 测试方法 | 名义价值（英文） | 单元 | 标称值（SI） | 单元 | |
屏蔽效能 | 平均频率：30至1,500 MHz * 800至4,000 MHz ** 6,000至12,000 MHz ** 14,000至18,000 MHz ** 20,000至40,000 MHz ** | *ATSM D4935 **IEEE 299 (Modified) | 40 40 55 70 80 | dB | 40 40 55 70 80 | dB |
物理 | 比重 | ASTM D792 | 1.66 | -- | 1.66 | -- |
模具收缩量0.125英寸（3.2毫米） | ASTM D995 | 0.005 | in/in | 0.5 | % | |
机械 | 拉伸模量 | ASTM D638 | 1.33 x 106 | psi | 9.2 | GPa |
拉伸强度@断裂 | ASTM D638 | 11,889 | psi | 89 | MPa | |
断裂伸长率 | ASTM D638 | 1.89 | % | 1.89 | % | |
弯曲模量 | ASTM D790 | 1.13 x 106 | Mpsi | 7.8 | GPa | |
抗弯强度 | ASTM D790 | 16,060 | psi | 111 | MPa | |
影响力 | 伊佐德-缺口73°F（23°C） | ASTM D256 | 0.78 | ft-lb/in | 4.25 | cm-kg/cm |
伊佐德-无缺口73°F（23°C） | ASTM D4812 | 5.76 | ft-lb/in | 31.35 | cm-kg/cm | |
热的 | HDUL @ 264磅/平方英寸（1.82兆帕） | ASTM D648 | 382 | ° F | 200 | ° C |
导热系数 | ASTM D5470 | 0.65 | W/m-k | 0.65 | W/m-k | |
可燃性等级 | UL 94 HB | Pass | -- | Pass | -- | |
电的 | 表面电阻 | MIL-DTL-83528C | 10 | Ohm/sq | 10 | Ohm/sq |
直通电阻 | PRE-012 | 2.95 | Ohm | 2.95 | Ohm |
零件号 | 标准容器尺寸 |
CP-PBT-225 | 55, 275 & 1100 LBS box |
CK-PBT-225 | 25, 125 & 500 KGS box |
苏公网安备 32058302002588号
